Установка для колонкового бурения Atlas Copco Diamec U4 предназначена для подземного и поверхностного бурения. Также применяется для процесса бурения в строительстве плотин при цементировании.

Управляется вручную или автоматически (с системой АРС).

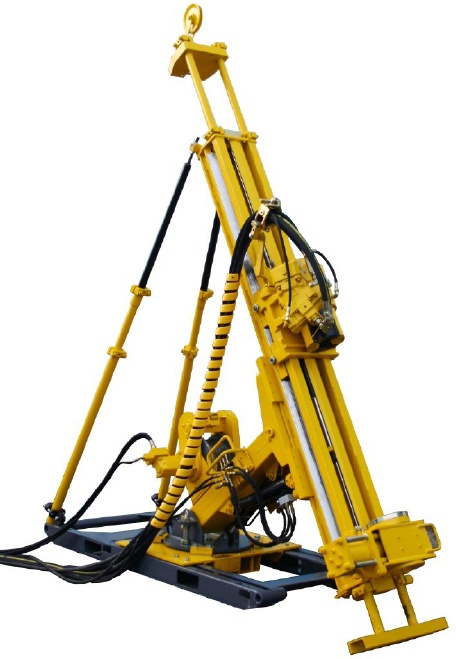

Буровой станок Atlas Copco Diamec U4

Преимущества

• Установка может поставляться с системой ручного управления и с системой Automatic Performance Control, благодаря которой на установке может работать один оператор;
• Плавную подачу и уменьшение износа частей обеспечивает телескопический гидравлический цилиндр. В свою очередь это продлевает срок службы буровой алмазной коронке;
• Новая конструкция вращателя – с полым шпинделем, который состоит из меньшего числа рабочих деталей, что уменьшает расходы на их обслуживание;
• Модель работает с колонковым буром размером N, B и A;
• Максимальная глубина бурения 500м.

Технические характеристики

Diamec U4
Глубина бурения AK/AGM (~48 мм), м	700
Глубина бурения BK/BQ (~60 мм), м	550
Глубина бурения NK/NQ (~76 мм), м	400
Глубина бурения HK/HQ (~99 мм), м	-
Ход подачи, мм	850/1 800/3 300
Режим подачи	быстрый / медленный, плавнорегулируемый
Усилие подачи, кН	65
Усилие подъема, кН	65
Угол наклона скважины, град.	360
Макс. внутренний диаметр гидропатрона, мм	78
Диапазон скоростей вращателя, об/мин	0-1800
Макс. крутящий момент на вращателе, Н.м	2000
Макс. внутренний размер штангодержателя, мм	114
Электрический привод силовой установки: мощность (кВт) / частота вращения (об/мин)	45/1450
Дизельный привод силовой установки мощность, кВт / частота вращения, об/мин	68/2300
Грузоподъемность лебедки ССК (кг) / скорость навивки (м/сек)	400–1 000/1,7–3,8
Общая масса, кг	1 515 (эл.); 1 750 (диз.)
