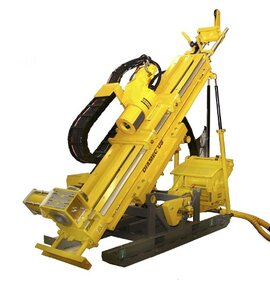

Буровой станок Atlas Copco Diamec U8 PHC
Главная » Каталог » Геологоразведочное оборудование » Подземные станки колонкового бурения » Буровой станок Atlas Copco Diamec U8 PHC
Буровая установка для колонкового бурения Atlas Copco Diamec U8 PHC предназначена для бурения скважин глубиной 2000 м. В своем классе это одна из самых мощных подземных установок.
Телескопический гидравлический цилиндр с прочной рамой обеспечивают надежное бурение прямых скважин.

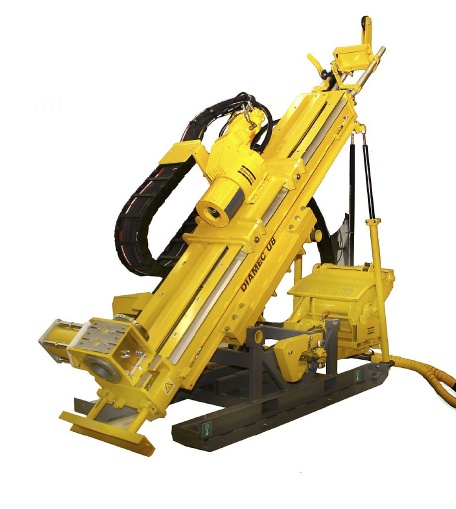

Буровой станок Atlas Copco Diamec U8 PHC
Преимущества
- Установка оборудована гидравлической системой управления;
- Управление давлением и потоком обеспечивается с помощью пилотной панели управления;
- Система фильтрации защищает панель управления и гидравлический контур от загрязнения, которое возможно при перемещении станка или отсоединении шлангов.
- Система контроля расхода воды оборудована сбросным клапаном, который встроен в консоль;
- Дополнительно агрегат может оборудоваться счетчиком и расходомером воды, защитным кожухом буровой штанги.
Технические характеристики
|
Diamec U8 PHC |
|
|---|---|
|
Глубина бурения AK/AGM (~48 мм), м |
- |
|
Глубина бурения BK/BQ (~60 мм), м |
2000 |
|
Глубина бурения NK/NQ (~76 мм), м |
1500 |
|
Глубина бурения HK/HQ (~99 мм), м |
1000 |
|
Ход подачи, мм |
1800 |
|
Режим подачи |
быстрый / медленный, плавнорегулируемый |
|
Усилие подачи, кН |
133 |
|
Усилие подъема, кН |
133 |
|
Угол наклона скважины, град. |
360 |
|
Макс. внутренний диаметр гидропатрона, мм |
101 |
|
Диапазон скоростей вращателя, об/мин |
0-1400 |
|
Макс. крутящий момент на вращателе, Н.м |
2300 |
|
Макс. внутренний размер штангодержателя, мм |
124 |
|
Электрический привод силовой установки: мощность (кВт) / частота вращения (об/мин) |
110/1450 |
|
Дизельный привод силовой установки мощность, кВт / частота вращения, об/мин |
150/1800 |
|
Грузоподъемность лебедки ССК (кг), скорость навивки (м/сек) |
400–1 000/1,7–3,8 |
|
Общая масса, кг |
3 900 (эл.), 4 860 (диз.) |
