Буровая установка средних размеров Atlas Copco Christensen CS14 предназначена для колонкового разведочного бурения с поверхности.

Установка при использовании оборудования размера N, может работать при температуре до 50° и над уровнем моря до 3500 м. При понижении номинальных характеристик гидросистемы и двигателя, работа возможна на высоте до 5000 м над уровнем моря.

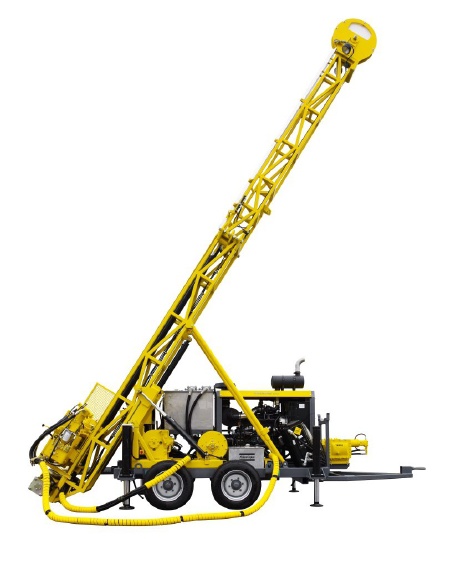

Буровой станок Atlas Copco Christensen CS14

Преимущества

• Для повышения безопасности подъемник, лебедка и вращательный блок сконструированы с защитными ограждениями, также имеется кнопка аварийной остановки;
• Благодаря мощному и современному трубодержателю бурового станка, увеличивается производительность бурения;
• Повышение производительности станка увеличивается с возможностью заводской докомплектации станка расходомером для воды, крупным кран-блоком и насосом бурового раствора.

Технические характеристики

Технические характеристики Christensen CS14
Глубина бурения BK/BQ (~60 мм), м	1540
Глубина бурения NK/NQ (~76 мм), м	1200
Глубина бурения HK/HQ (~99 мм), м	800
Глубина бурения PK/PQ (~121 мм), м	475
Ход подачи, мм	3500
Режим подачи	быстрый / медленный, плавнорегулируемый
Усилие подачи, кН	59,6
Усилие подъема, кН	140,0
Угол наклона скважины	вертикально вниз + 45 град.
Макс. длина свечи, м	6,0
Макс. внутренний диаметр гидропатрона, мм	P (~121)
Кол-во ступеней редуктора вращателя	четыре
Макс./мин. крутящий момент на вращателе, Н.м	5573 при 129 об/мин 525 при 1369 об/мин
Макс. внутренний диаметр штангодержателя, мм	210
Дизельный привод силовой установки	CUMMINS QSB6,7, 6,7 л, с водяным охл., турбо
Мощность и частота вращения дизеля	153 кВт (208 л.с.) при 1800 об/мин
Грузоподъемность основной лебедки / скорость навивки / диаметр троса	8000 кг / 44 м/мин / трос 16 мм
Грузоподъемность лебедки ССК / скорость навивки	1190/300 кг; 114–453 м/мин
Общая масса, кг	7000
