Буровая установка Atlas Copco Christensen CS4002 предназначена для колонкового бурения с поверхности.

Установка самая мощная в классе Christensen и ее силовой модуль оборудован двигателем Cummins на 212 кВт. Также к установке дополнительно поставляется оборудование для наращивания буровой мачты, а это дает возможность использовать 9-метровую штангу.

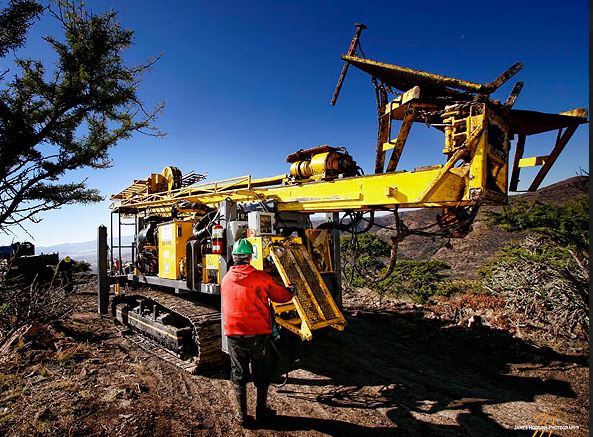

Буровой станок Atlas Copco Christensen CS4002

Преимущества

• Все вращающиеся агрегаты и механизмы защищены металлическими защитными устройствами;
• Установка оборудована гусеничным ходом;
• Остановка и запуск бурильных штанг производится с помощью вращателя;
• Безопасную и быструю замену штанг дополнительно обеспечивает трубный манипулятор;
• Глубина бурения – 2450 м;
• Atlas Copco предлагает заказчикам техническое обслуживание установки: корректирующие мероприятия по устранению неисправностей и отказов, профилактический и капитальный ремонт.

Технические характеристики

Технические характеристики Christensen CS4002
Глубина бурения BK/BQ (~60 мм), м	-
Глубина бурения NK/NQ (~76 мм), м	2500
Глубина бурения HK/HQ (~99 мм), м	1330
Глубина бурения PK/PQ (~121 мм), м	910
Ход подачи, мм	3350
Режим подачи	быстрый / медленный, плавнорегулируемый
Усилие подачи, кН	89
Усилие подъема, кН	200
Угол наклона скважины	вертикально вниз + 45 град.
Макс. длина свечи, м	9,0
Макс. внутренний диаметр гидропатрона, мм	P (~121)
Кол-во ступеней редуктора вращателя	четыре
Макс./мин. крутящий момент на вращателе, Н.м	4745 при 110 об/мин 815 при 1250 об/мин
Макс. внутренний диаметр штангодержателя, мм	210
Дизельный привод силовой установки	CUMMINS QSC8,3, 8,3 л, с водяным охл., турбо
Мощность и частота вращения дизеля	212 кВт (285 л.с.) при 2000 об/мин
Грузоподъемность основной лебедки / скорость навивки / диаметр троса	17800 кг / 36 м/мин / трос 22 мм
Грузоподъемность лебедки ССК / скорость навивки	2906/520 кг, 83–306 м/мин
Общая масса, кг	13 860
