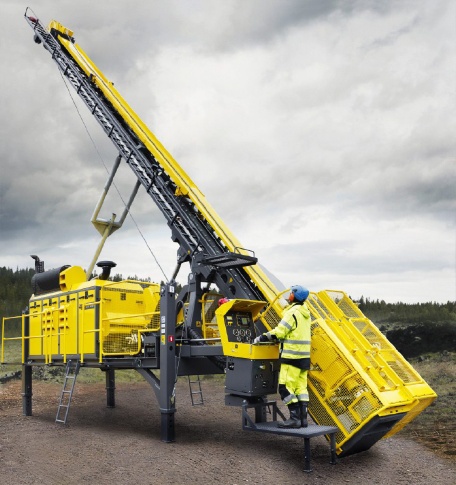

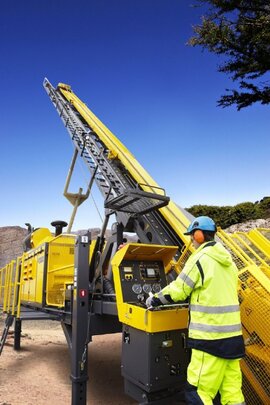

Буровая установка для колонкового бурения Atlas Copco Christensen CT20 предназначена для бурения глубоких скважин с поверхности.

Установка укомплектована звукоизолирующим навесом двигателя, плитами от разлива нефти и двигателем с малым уровнем выбросов Tier 3.

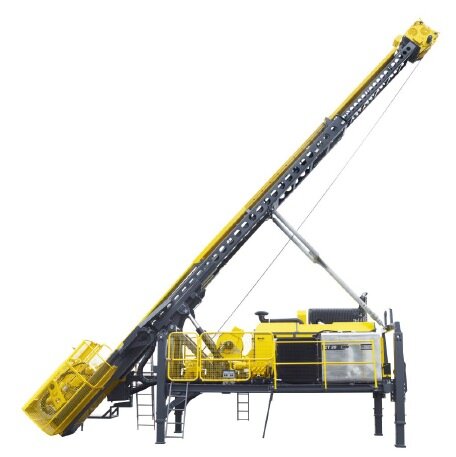

Буровой станок Atlas Copco Christensen CT20

Преимущества

• Для повышения безопасности подъемник, лебедка и вращательный блок сконструированы с защитными ограждениями, также имеется кнопка аварийной остановки и предохранительные дорожные ограждения;
• Производительность установки оптимизирует усовершенствованная система подачи;
• Сборка станка простая, благодаря четырем регулируемым гидравлическим опорам, складной мачте и мачтовому сбросу;
• Atlas Copco предлагает заказчикам техническое обслуживание установки: корректирующие мероприятия по устранению неисправностей и отказов, профилактический и капитальный ремонт.

Технические характеристики

Технические характеристики Christensen CT20
Глубина бурения BK/BQ (~60 мм), м	-
Глубина бурения NK/NQ (~76 мм), м	2450
Глубина бурения HK/HQ (~99 мм), м	1600
Глубина бурения PK/PQ (~121 мм), м	1055
Ход подачи, мм	3500
Режим подачи	быстрый / медленный, плавнорегулируемый
Усилие подачи, кН	100
Усилие подъема, кН	200
Угол наклона скважины	вертикально вниз + 45 град.
Макс. длина свечи, м	9,0
Макс. внутренний диаметр гидропатрона, мм	P (~121)
Кол-во ступеней редуктора вращателя	четыре
Макс./мин. крутящий момент на вращателе, Н.м	6245 при 110 об/мин 815 при 1300 об/мин
Макс. внутренний диаметр штангодержателя, мм	210
Дизельный привод силовой установки	CUMMINS QSL9, 8,8 л, с водяным охл., турбо
Мощность и частота вращения дизеля	224 кВт (305 л.с.) при 2000 об/мин
Грузоподъемность основной лебедки / скорость навивки / диаметр троса	17800 кг / 36 м/мин / трос 22 мм
Грузоподъемность лебедки ССК / скорость навивки	1800/420 кг, 76–337 м/мин
Общая масса, кг	18 000
