2658588670 Редуктор вращателя (2658 5886 70)

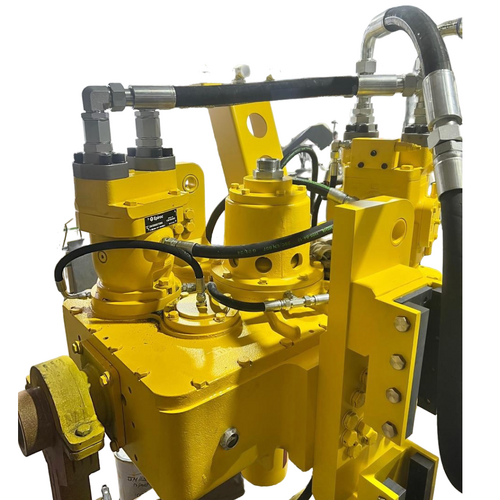

2658588670 — редуктор вращателя для буровых установок Epiroc (Atlas Copco) серий DM и DML. Узел выполняет функцию силовой передачи: принимает мощность от привода, понижает частоту вращения и формирует необходимый крутящий момент на шпинделе, обеспечивая стабильное и управляемое вращение бурового инструмента.
Запчасти для редуктора вращателя 2658588670
Далее представлен перечень деталей для узла 2658 5886 70: сборочные позиции и отдельные компоненты, относящиеся к редуктору вращателя и системе смазки ротационного блока.
| № детали | Альт. № | Наименование | Кол-во |
|---|---|---|---|
| 2658588670 | 2658 5886 70 | ВРАЩАТЕЛЬ, СИСТЕМА СМАЗКИ | 1 |
| 2658588971 | 2658 5889 71 | ШПИНДЕЛЬ ВРАЩАТЕЛЯ | 1 |
| 2658564660 | 2658 5646 60 | КОРПУС (МАШИННЫЙ), ВРАЩАТЕЛЬ | 1 |
| 2657265258 | 2657 2652 58 | САЛЬНИК (МАНЖЕТА) ОДНОКРОМОЧНЫЙ | 2 |
| 2695180600 | 2695 1806 00 | ПОДШИПНИК РОЛИКОВЫЙ | 1 |
| 2658470230 | 2658 4702 30 | ВИНТ (BOLT) | 8 |
| 2657762502 | 2657 7625 02 | ШПОНКА | 1 |
| 2657936874 | 2657 9368 74 | ШЕСТЕРНЯ ВЫХОДНАЯ | 1 |
| 2657762528 | 2657 7625 28 | ЗАЖИМ ШПИНДЕЛЯ | 1 |
| 2695055281 | 2695 0552 81 | ВИНТ С ВНУТР. ШЕСТИГРАННИКОМ (ALLEN) | 2 |
| 2695958831 | 2695 9588 31 | ГАЙКА ШЕСТИГРАННАЯ СТОПОРНАЯ (HEX-LOCK) | 2 |
| 2657762494 | 2657 7624 94 | ПРОСТАВКА (СПЕЙСЕР) | 1 |
| 2657090920 | 2657 0909 20 | КОРПУС НИЖНИЙ | 1 |
| 2652180585 | 2652 1805 85 | САЛЬНИК (МАНЖЕТА) | 1 |
| 2695382735 | 2695 3827 35 | ПОДШИПНИК РОЛИКОВЫЙ | 1 |
| 2657954422 | 2657 9544 22 | ГАЙКА ПОДШИПНИКА (СТОПОРНАЯ) | 1 |
| 2657954430 | 2657 9544 30 | ШАЙБА СТОПОРНАЯ С ЯЗЫЧКОМ | 1 |
| 2695270815 | 2695 2708 15 | ВИНТ | 6 |
| 2658317585 | 2658 3175 85 | КРЫШКА ПОДШИПНИКОВОГО ОКНА | 2 |
| 2695919551 | 2695 9195 51 | ВИНТ | 1 |
| 2695711156 | 2695 7111 56 | ПОДШИПНИК РОЛИКОВЫЙ СФЕРИЧЕСКИЙ | 2 |
| 2657191017 | 2657 1910 17 | ВАЛ ПРОМЕЖУТОЧНЫЙ | 2 |
| 2657159139 | 2657 1591 39 | ШПОНКА ПРОМЕЖУТОЧНОГО ВАЛА | 2 |
| 2657159113 | 2657 1591 13 | ШЕСТЕРНЯ ПРОМЕЖУТОЧНАЯ | 2 |
| 2657159121 | 2657 1591 21 | ПРОСТАВКА ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ | 2 |
| 2659596051 | 2659 5960 51 | ПОДШИПНИК ШАРИКОВЫЙ | 2 |
| 2695214037 | 2695 2140 37 | ПОДШИПНИК | 2 |
| 2657170110 | 2657 1701 10 | ШЕСТЕРНЯ (ПИНИОН) ВХОДНАЯ | 1 |
| 2657363822 | 2657 3638 22 | ПОДШИПНИК ШАРИКОВЫЙ | 2 |
| 2657799710 | 2657 7997 10 | АДАПТЕР ДВИГАТЕЛЬ–НАСОС СМАЗКИ | 2 |
| 2695055232 | 2695 0552 32 | ВИНТ С ВНУТР. ШЕСТИГРАННИКОМ (ALLEN) | 4 |
| 2658607584 | 2658 6075 84 | ГИДРОМОТОР M6, ШЛИЦЕВОЙ | 1 |
| 2654472170 | 2654 4721 70 | КОМПЛЕКТ СТОПОРНОГО КОЛЬЦА | 1 |
| 2654472147 | 2654 4721 47 | КОМПЛЕКТ УПЛОТНЕНИЯ M6F | 1 |
| 2658367491 | 2658 3674 91 | КОМПЛЕКТ УПЛОТНЕНИЯ ВАЛА | 1 |
| 2695086724 | 2695 0867 24 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (O-RING) | 2 |
| 2650696160 | 2650 6961 60 | КОРПУС | 1 |
| 2650696103 | 2650 6961 03 | ВТУЛКА ИЗНОСНАЯ | 1 |
| 2652164290 | 2652 1642 90 | САЛЬНИК (МАНЖЕТА) | 1 |
| 2650706761 | 2650 7067 61 | МАСЛООТРАЖАТЕЛЬ | 1 |
| 2650701762 | 2650 7017 62 | ВТУЛКА ИЗНОСНАЯ | 1 |
| 2650701754 | 2650 7017 54 | УПЛОТНЕНИЕ (PACKING) | 2 |
| 2650696152 | 2650 6961 52 | ПЛИТА | 1 |
| 2658662163 | 2658 6621 63 | ВИНТ | 4 |
| 2658450980 | 2658 4509 80 | ПРОБКА МАГНИТНАЯ, SAE-8, ORB | 3 |
| 2650700764 | 2650 7007 64 | КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ (SHIM SET) | 1 |
| 2652238706 | 2652 2387 06 | КРЫШКА ПОВОРОТНАЯ (SWIVEL CAP) | 1 |
| 2658662170 | 2658 6621 70 | ВИНТ | 4 |
| 2695033585 | 2695 0335 85 | ПРОБКА ТРУБНАЯ, КВАДРАТНАЯ ГОЛОВКА, СПЛОШНАЯ | 2 |
| 2658479211 | 2658 4792 11 | ПРОВОЛОКА СТОПОРНАЯ 20GA, НЕРЖ. | 37 |
| 2657782708 | 2657 7827 08 | НАБОР РЕГУЛИРОВОЧНЫХ ШАЙБ (SHIM PACK) | 1 |
| 2658537878 | 2658 5378 78 | НАСОС СМАЗКИ С САМОРЕВЕРСОМ | 1 |
| 2658537885 | 2658 5378 85 | КРОНШТЕЙН НАСОСА СМАЗКИ | 1 |
| 2657968968 | 2657 9689 68 | ФИЛЬТР В СБОРЕ, МАСЛО СМАЗКИ | 1 |
| 2658456181 | 2658 4561 81 | ФИЛЬТРОЭЛЕМЕНТ | 1 |
| 2657810400 | 2657 8104 00 | ШЕСТЕРНЯ (ПИНИОН) ВХОДНАЯ, МОДИФИЦИРОВАННАЯ | 1 |
| 2657170110 | 2657 1701 10 | ШЕСТЕРНЯ (ПИНИОН) ВХОДНАЯ | 1 |
| 2658456174 | 2658 4561 74 | КРОНШТЕЙН ФИЛЬТРА СМАЗКИ | 1 |
| 2695935003 | 2695 9350 03 | ШАЙБА ПЛОСКАЯ 1/2" | 61 |
| 2695919569 | 2695 9195 69 | ВИНТ | 2 |
| 2657342628 | 2657 3426 28 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2657191033 | 2657 1910 33 | ПЛИТА ТОРЦЕВАЯ | 2 |
| 2658366210 | 2658 3662 10 | БОЛТ ШЕСТИГРАННЫЙ | 6 |
| 2650829605 | 2650 8296 05 | КРАН ШАРОВЫЙ 1/2" | 1 |
| 2657243719 | 2657 2437 19 | ПРОКЛАДКА/РЕГУЛИРОВКА (SHIM), POWERHEAD–ШЕСТЕРНЯ | 2 |
| 2695315214 | 2695 3152 14 | НИППЕЛЬ NPTF DRYSEAL | 1 |
| 2652253176 | 2652 2531 76 | СМОТРОВОЕ СТЕКЛО (УКАЗАТЕЛЬ) | 1 |
| 2695356960 | 2695 3569 60 | СОЕДИНИТЕЛЬ ПРЯМОЙ РЕЗЬБОВОЙ | 1 |
| 2695343596 | 2695 3435 96 | ПРОБКА ШЕСТИГРАННАЯ С O-RING | 3 |
| 2659604170 | 2659 6041 70 | ФИТИНГ (УГЛОВОЙ) | 1 |
| 2695775623 | 2695 7756 23 | ФИТИНГ ГИДРАВЛИЧЕСКИЙ | 1 |
| 2695528808 | 2695 5288 08 | АДАПТЕР | 1 |
| 2695303368 | 2695 3033 68 | СОЕДИНИТЕЛЬ ПРЯМОЙ РЕЗЬБОВОЙ | 1 |
| 2695219721 | 2695 2197 21 | ШТУЦЕР (МАМЕ), КОНУС 37° | 1 |
| 2695257325 | 2695 2573 25 | ЗАГЛУШКА 37° (FLARED CAP) | 1 |
| 2695919866 | 2695 9198 66 | ВИНТ | 4 |
| 2656951700 | 2656 9517 00 | ТРУБКА | 4 |
| 2658487128 | 2658 4871 28 | ВИНТ (БОЛТ) ШЕСТИГРАННЫЙ .50X2.25 | 5 |
| 2657149080 | 2657 1490 80 | РЕГУЛИРОВОЧНАЯ ШАЙБА (SHIM) | 8 |
| 2657386427 | 2657 3864 27 | БЛОК НАПРАВЛЯЮЩИЙ (ДЛИННЫЙ ВРАЩАТЕЛЬ) | 8 |
| 2650624709 | 2650 6247 09 | ПРОКЛАДКА/РЕГУЛИРОВКА НАПРАВЛЯЮЩЕЙ (SHIM) | 24 |
| 2657376832 | 2657 3768 32 | САЛАЗКИ НАПРАВЛЯЮЩИЕ (ВРАЩАТЕЛЬ) | 4 |
| 2695442646 | 2695 4426 46 | ВИНТ С ПОТАЙНОЙ ГОЛОВКОЙ (ALLEN) | 16 |
| 2650344605 | 2650 3446 05 | ПРОВОЛОКА СТОПОРНАЯ | 18 |
| 2657883332 | 2657 8833 32 | САЛАЗКИ НАПРАВЛЯЮЩИЕ (ВРАЩАТЕЛЬ) | 4 |
| 2695157731 | 2695 1577 31 | БОЛТ ШЕСТИГРАННЫЙ | 32 |
| 2657496135 | 2657 4961 35 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2695372173 | 2695 3721 73 | ФИТИНГ ГИДРАВЛИЧЕСКИЙ | 4 |
| 2695246724 | 2695 2467 24 | ФИТИНГ ПРЕДОХРАНИТЕЛЬНЫЙ (RELIEF), ГИДРАВЛ. | 1 |
| 2695330692 | 2695 3306 92 | УГОЛОК 90°, ПРЯМАЯ РЕЗЬБА | 2 |
| 2658508226 | 2658 5082 26 | БОЛТ ШЕСТИГРАННЫЙ | 4 |
| 2695040952 | 2695 0409 52 | УГОЛОК 90° (STREET), 1/8 NPT | 1 |
| 2695934907 | 2695 9349 07 | ШАЙБА ПЛОСКАЯ УСИЛЕННАЯ (WIDE) | 4 |
| 2657568487 | 2657 5684 87 | КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ (ATM) | 2 |
| 2657328676 | 2657 3286 76 | ФИТИНГ ДЛЯ ПРОВЕРКИ/ИЗМЕРЕНИЯ (TEST) | 1 |
| 2657174070 | 2657 1740 70 | ФИТИНГ УГЛОВОЙ L90, 20OFSX20SAE | 4 |
| 2657167934 | 2657 1679 34 | ФИТИНГ УГЛОВОЙ L90-120FSX12SAE | 1 |
| 2695286910 | 2695 2869 10 | УГОЛОК 90°, НАРУЖН. (MALE) | 1 |
| 2656999113 | 2656 9991 13 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2695279147 | 2695 2791 47 | ФИТИНГ ГИДРАВЛИЧЕСКИЙ | 1 |
| 2657559577 | 2657 5595 77 | КРОНШТЕЙН РУКАВА (ШЛАНГА), ВРАЩАТЕЛЬ | 1 |
| 2650023910 | 2650 0239 10 | ШТОК (STEM) | 1 |
| 2657966871 | 2657 9668 71 | КРОНШТЕЙН РУКАВА (ШЛАНГА) | 1 |
| 2657786782 | 2657 7867 82 | РУКАВ (ШЛАНГ) В СБОРЕ, АРКТИЧЕСКОЕ ИСП. | 1 |
| 2657308983 | 2657 3089 83 | ФИТИНГ УГЛОВОЙ (RNT), 20OFSX20SAE | 2 |
| 2695086567 | 2695 0865 67 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (O-RING) | 4 |
| 2695650149 | 2695 6501 49 | ПЕРЕХОДНИК / РАСШИРИТЕЛЬ | 1 |
| 2657167942 | 2657 1679 42 | ФИТИНГ ПРЯМОЙ, 12OFSX12SAE | 3 |
| 2657786790 | 2657 7867 90 | РУКАВ (ШЛАНГ) В СБОРЕ, АРКТИЧЕСКОЕ ИСП. | 1 |
| 2658317601 | 2658 3176 01 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2658258481 | 2658 2584 81 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2658258473 | 2658 2584 73 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2659603583 | 2659 6035 83 | КОМПЛЕКТ КРЕПЕЖА (BOLT SET) | 4 |
| 2657213936 | 2657 2139 36 | БЛОК ФЛАНЦЕВЫЙ | 4 |
| 2658380532 | 2658 3805 32 | ВИНТ 3/4-10 X 1-1/2 | 6 |
| 2658366308 | 2658 3663 08 | БОЛТ ШЕСТИГРАННЫЙ | 52 |
| 2656255243 | 2656 2552 43 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2695416731 | 2695 4167 31 | ГАЙКА ПОВОРОТНОГО ТРОЙНИКА (SWIVEL TEE) | 1 |
| 2658366294 | 2658 3662 94 | БОЛТ ШЕСТИГРАННЫЙ | 8 |
| 2695642484 | 2695 6424 84 | ФИТИНГ ГИДРАВЛИЧЕСКИЙ | 1 |
| 2658589006 | 2658 5890 06 | НАПРАВЛЯЮЩАЯ (МЕХОБРАБОТКА), СО СТОРОНЫ КАБИНЫ | 1 |
| 2658588992 | 2658 5889 92 | НАПРАВЛЯЮЩАЯ (ЛИТЬЕ), POWERHEAD CS | 1 |
| 2658589020 | 2658 5890 20 | ВСТАВКА УПРОЧНЕННАЯ | 2 |
| 2658589027 | 2658 5890 27 | ПАЛЕЦ СРЕЗНОЙ | 1 |
| 2658589013 | 2658 5890 13 | НАПРАВЛЯЮЩАЯ (МЕХОБРАБОТКА), БЕЗ СТОРОНЫ КАБИНЫ | 1 |
| 2658588999 | 2658 5889 99 | НАПРАВЛЯЮЩАЯ (ЛИТЬЕ), POWERHEAD NCS | 1 |
| 2658589020 | 2658 5890 20 | ВСТАВКА УПРОЧНЕННАЯ | 2 |
| 2658589027 | 2658 5890 27 | ПАЛЕЦ СРЕЗНОЙ | 1 |
| 2658607591 | 2658 6075 91 | ГИДРОМОТОР M6, ШЛИЦЕВОЙ | 1 |
| 2657167298 | 2657 1672 98 | КЛАПАН УПРАВЛЕНИЯ МОТОРОМ | 1 |
| 2695920583 | 2695 9205 83 | БОЛТ ШЕСТИГРАННЫЙ | 3 |
| 2695934998 | 2695 9349 98 | ШАЙБА ПЛОСКАЯ | 7 |
| 2657319618 | 2657 3196 18 | ФИТИНГ ПРЯМОЙ, 06OFSX06SAE | 1 |
| 2657319626 | 2657 3196 26 | ФИТИНГ ПРЯМОЙ, 06OFSX08SAE | 1 |
| 2657786733 | 2657 7867 33 | РУКАВ (ШЛАНГ) В СБОРЕ, АРКТИЧЕСКОЕ ИСП. | 1 |
| 2695033619 | 2695 0336 19 | ПРОБКА ТРУБНАЯ 1/2", КВАДРАТНАЯ ГОЛОВКА | 1 |
| 2695935011 | 2695 9350 11 | ШАЙБА | 40 |
| 2695920526 | 2695 9205 26 | БОЛТ ШЕСТИГРАННЫЙ | 4 |
| 2658314209 | 2658 3142 09 | ПРОБКА | 1 |
| 2695037354 | 2695 0373 54 | ВТУЛКА | 1 |
| 2658507463 | 2658 5074 63 | ОБРАТНЫЙ КЛАПАН, 10 PSI | 1 |
| 2695097929 | 2695 0979 29 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (O-RING) | 2 |
| 2658258457 | 2658 2584 57 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2657480774 | 2657 4807 74 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2658540615 | 2658 5406 15 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2657480766 | 2657 4807 66 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2657380099 | 2657 3800 99 | РУКАВ (ШЛАНГ) В СБОРЕ | 1 |
| 2657195570 | 2657 1955 70 | ШТИФТ УСТАНОВОЧНЫЙ (DOWEL) | 4 |
| 2695480109 | 2695 4801 09 | ФИТИНГ ГИДРАВЛИЧЕСКИЙ 90° С O-RING | 1 |
| 2658366217 | 2658 3662 17 | БОЛТ ШЕСТИГРАННЫЙ | 19 |
| 2695919577 | 2695 9195 77 | ВИНТ | 8 |
| 2658566571 | 2658 5665 71 | ФИТИНГ-ТРОЙНИК (-12) | 1 |
| 2657867335 | 2657 8673 35 | ФИТИНГ-ТРОЙНИК | 1 |
| 2695280541 | 2695 2805 41 | ФИТИНГ ГИДРАВЛИЧЕСКИЙ | 1 |
| 2695364949 | 2695 3649 49 | ФИТИНГ ГИДРАВЛИЧЕСКИЙ | 1 |
| 2659603971 | 2659 6039 71 | СЕТЧАТЫЙ ФИЛЬТР (STRAINER) | 1 |
| 2695219747 | 2695 2197 47 | ШТУЦЕР (МАМЕ), КОНУС 37° | 1 |
Зажим шпинделя (подсборка)
Ниже — элементы подсборки зажима шпинделя, применяемого в узле вращателя. Детали используются для фиксации и корректной посадки шпинделя в составе ротационного блока.
| № детали | Альт. № | Наименование | Кол-во |
|---|---|---|---|
| 2657762528 | 2657 7625 28 | ЗАЖИМ ШПИНДЕЛЯ | 1 |
| 2657762536 | 2657 7625 36 | ЗАЖИМ | 2 |
| 2695055281 | 2695 0552 81 | ВИНТ С ВНУТР. ШЕСТИГРАННИКОМ (ALLEN) | 2 |
| 2695923322 | 2695 9233 22 | ГАЙКА С ЭЛАСТИЧЕСКИМ СТОПОРОМ (ELASTIC LOCK) | 2 |
Поставка и техническая поддержка
Узел 2658588670 и комплектующие к нему в наличии на нашем складе и доступны для заказа. Свяжитесь с нами — поможем подобрать совместимые запчасти и предложим оптимальные условия поставки.
