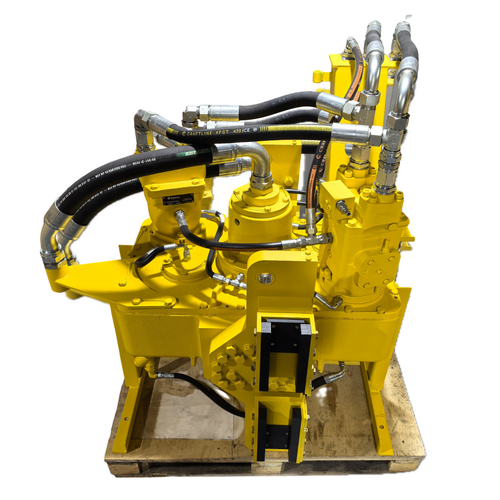

2657922023 Редуктор вращателя (2657 9220 23)
2657922023 — редуктор вращателя для буровых установок Epiroc (Atlas Copco) серии DM45/HP. Узел выполняет функцию передачи мощности на шпиндель, обеспечивает стабильное вращение на высоких оборотах и формирует необходимый крутящий момент для надёжной и управляемой работы бурового инструмента в тяжёлых условиях эксплуатации.
Запчасти для редуктора вращателя 2657922023
Далее представлен перечень деталей для узла 2657 9220 23: сборочные позиции и отдельные компоненты, относящиеся к вращателю, внутренним элементам привода, системе смазки и вспомогательным узлам ротационного блока.
| Номер детали | Альт. номер | Наименование | Кол-во |
|---|---|---|---|
| 2657922023 | 2657 9220 23 | Вращатель, высокоскоростной, с системой смазки | 1 |
| 2657546343 | 2657 5463 43 | Шпиндель — конечный привод | 1 |
| 2657578023 | 2657 5780 23 | Корпус нижнего уплотнения | 1 |
| 2652245479 | 2652 2454 79 | Корпус | 1 |
| 2652146784 | 2652 1467 84 | Масляное уплотнение | 2 |
| 2695434551 | 2695 4345 51 | Роликовый подшипник | 1 |
| 2695919585 | 2695 9195 85 | Болт крепёжный | 14 |
| 2695279543 | 2695 2795 43 | Гидравлический фитинг | 1 |
| 2657896250 | 2657 8962 50 | Механически обработанный корпус вращателя | 1 |
| 2695919866 | 2695 9198 66 | Болт крепёжный | 4 |
| 2657546301 | 2657 5463 01 | Выходная шестерня | 1 |
| 2657546327 | 2657 5463 27 | Шпонка специальная | 1 |
| 2695086724 | 2695 0867 24 | Уплотнительное кольцо | 2 |
| 2656951700 | 2656 9517 00 | Трубка | 4 |
| 2658317585 | 2658 3175 85 | Крышка подшипникового порта | 2 |
| 2695343596 | 2695 3435 96 | Пробка с шестигранной головкой и O-ring | 2 |
| 2695214037 | 2695 2140 37 | Подшипник | 2 |
| 2657191017 | 2657 1910 17 | Промежуточный вал | 2 |
| 2658539383 | 2658 5393 83 | Магнитная пробка, 1/8 NPT | 1 |
| 2657159139 | 2657 1591 39 | Шпонка промежуточного вала | 2 |
| 2657159113 | 2657 1591 13 | Промежуточная шестерня | 2 |
| 2657170110 | 2657 1701 10 | Входной пиньон | 1 |
| 2659596051 | 2659 5960 51 | Шариковый подшипник | 2 |
| 2657159121 | 2657 1591 21 | Проставка промежуточной шестерни | 2 |
| 2657954414 | 2657 9544 14 | Стопорная гайка подшипника | 1 |
| 2695270815 | 2695 2708 15 | Болт крепёжный | 6 |
| 2657799710 | 2657 7997 10 | Адаптер мотор — насос смазки | 2 |
| 2695711156 | 2695 7111 56 | Сферический роликовый подшипник | 2 |
| 2658607584 | 2658 6075 84 | Гидромотор M6, шлицевой | 1 |
| 2654472170 | 2654 4721 70 | Комплект стопорных колец | 1 |
| 2654472147 | 2654 4721 47 | Комплект уплотнений M6F | 1 |
| 2658367491 | 2658 3674 91 | Комплект уплотнений вала | 1 |
| 2657954448 | 2657 9544 48 | Стопорная шайба с язычком | 1 |
| 2652248150 | 2652 2481 50 | Корпус верхнего уплотнения | 1 |
| 2652248168 | 2652 2481 68 | Корпус верхнего уплотнения (сырая отливка) | 1 |
| 2695754867 | 2695 7548 67 | Гидравлический фитинг | 2 |
| 2695434569 | 2695 4345 69 | Роликовый подшипник | 1 |
| 2658229915 | 2658 2299 15 | Масляное уплотнение | 1 |
| 2652164282 | 2652 1642 82 | Масляное уплотнение | 1 |
| 2650822097 | 2650 8220 97 | Втулка износа | 1 |
| 2652248176 | 2652 2481 76 | Вертлюг | 1 |
| 2652248184 | 2652 2481 84 | Вертлюг | 1 |
| 2652187804 | 2652 1878 04 | Отражательное кольцо | 1 |
| 2657347379 | 2657 3473 79 | Крышка шпинделя шпорной головки | 1 |
| 2657371163 | 2657 3711 63 | Проставка набивки вертлюга | 1 |
| 2695055232 | 2695 0552 32 | Болт с внутренним шестигранником | 4 |
| 2650610971 | 2650 6109 71 | Резьбовое кольцо | 1 |
| 2650694876 | 2650 6948 76 | Набивка вертлюга | 1 |
| 2657336067 | 2657 3360 67 | Набивка вертлюга 30XV | 2 |
| 2650694934 | 2650 6949 34 | Втулка износа | 1 |
| 2695919551 | 2695 9195 51 | Болт крепёжный | 1 |
| 2652210317 | 2652 2103 17 | Комплект регулировочных прокладок | 1 |
| 2657363822 | 2657 3638 22 | Шариковый подшипник | 2 |
| 2657243719 | 2657 2437 19 | Регулировочная прокладка шпорной шестерни силовой головки | 2 |
| 2657183329 | 2657 1833 29 | Крышка вертлюга | 1 |
| 2695919601 | 2695 9196 01 | Болт крепёжный | 13 |
| 2657149080 | 2657 1490 80 | Регулировочная прокладка | 12 |
| 2657386427 | 2657 3864 27 | Направляющий блок длинного вращателя | 8 |
| 2650624709 | 2650 6247 09 | Регулировочная прокладка направляющей | 24 |
| 2657376832 | 2657 3768 32 | Направляющая скольжения вращателя | 4 |
| 2695775623 | 2695 7756 23 | Гидравлический фитинг | 2 |
| 2695935003 | 2695 9350 03 | Плоская шайба 1/2 | 69 |
| 2695442646 | 2695 4426 46 | Потайной болт с внутренним шестигранником | 16 |
| 2650344605 | 2650 3446 05 | Стопорная проволока | 18 FT |
| 2657810400 | 2657 8104 00 | Модифицированный входной пиньон | 1 |
| 2657170110 | 2657 1701 10 | Входной пиньон | 1 |
| 2658537878 | 2658 5378 78 | Самореверсивный насос смазки | 1 |
| 2658537885 | 2658 5378 85 | Кронштейн насоса смазки | 1 |
| 2657883332 | 2657 8833 32 | Направляющая скольжения вращателя | 4 |
| 2695157731 | 2695 1577 31 | Болт с шестигранной головкой | 32 |
| 2695920948 | 2695 9209 48 | Болт крепёжный | 1 |
| 2695229142 | 2695 2291 42 | Пробка 1/8 NPT | 2 |
| 2695919569 | 2695 9195 69 | Болт крепёжный | 10 |
| 2695920526 | 2695 9205 26 | Болт с шестигранной головкой | 4 |
| 2695343596 | 2695 3435 96 | Пробка с шестигранной головкой и O-ring | 7 |
| 2657496135 | 2657 4961 35 | Шланг в сборе | 1 |
| 2695372173 | 2695 3721 73 | Гидравлический фитинг | 3 |
| 2656956899 | 2656 9568 99 | Шланг в сборе | 1 |
| 2657801730 | 2657 8017 30 | Всасывающий фильтр насоса смазки | 1 |
| 2695403309 | 2695 4033 09 | Тройник NPT/JIC | 1 |
| 2695315214 | 2695 3152 14 | Ниппель NPTF Dryseal | 1 |
| 2650829605 | 2650 8296 05 | Шаровой клапан 1/2 | 1 |
| 2695219721 | 2695 2197 21 | Штуцер наружный 37° | 1 |
| 2695246724 | 2695 2467 24 | Предохранительный гидрофитинг | 1 |
| 2695387890 | 2695 3878 90 | Колпачок JIC-12 | 1 |
| 2657968968 | 2657 9689 68 | Фильтр смазочного масла в сборе | 1 |
| 2658456181 | 2658 4561 81 | Фильтрующий элемент | 1 |
| 2658456174 | 2658 4561 74 | Кронштейн фильтра смазки | 1 |
| 2695330692 | 2695 3306 92 | Угольник 90°, прямая резьба | 2 |
| 2695919213 | 2695 9192 13 | Болт крепёжный | 4 |
| 2652253176 | 2652 2531 76 | Смотровой указатель | 1 |
| 2695040952 | 2695 0409 52 | Уличный угольник 90° | 1 |
| 2695935037 | 2695 9350 37 | Шайба | 4 |
| 2695257325 | 2695 2573 25 | Колпачок под развальцовку 37° | 1 |
| 2695652970 | 2695 6529 70 | Гидравлический фитинг | 1 |
| 2658450980 | 2658 4509 80 | Магнитная пробка SAE-8 ORB | 2 |
| 2657191033 | 2657 1910 33 | Торцевая плита | 2 |
| 2650344605 | 2650 3446 05 | Стопорная проволока | 2 FT |
| 2658366210 | 2658 3662 10 | Болт с шестигранной головкой | 6 |
| 2657568487 | 2657 5684 87 | Предохранительный клапан (ATM) | 2 |
| 2657328676 | 2657 3286 76 | Тестовый фитинг | 1 |
| 2657174070 | 2657 1740 70 | Фитинг L90, 20OFS x 20SAE | 4 |
| 2657167934 | 2657 1679 34 | Фитинг L90, 12OFS x 12SAE | 1 |
| 2695286910 | 2695 2869 10 | Угольник 90° наружный | 1 |
| 2656999113 | 2656 9991 13 | Шланг в сборе | 1 |
| 2695279147 | 2695 2791 47 | Гидравлический фитинг | 1 |
| 2657559577 | 2657 5595 77 | Кронштейн шланга вращателя | 1 |
| 2650023910 | 2650 0239 10 | Шток | 1 |
| 2657966871 | 2657 9668 71 | Кронштейн шланга | 1 |
| 2657786782 | 2657 7867 82 | Арктический шланг в сборе | 1 |
| 2657308983 | 2657 3089 83 | Фитинг RNT, 20OFS x 20SAE | 2 |
| 2695086567 | 2695 0865 67 | Уплотнительное кольцо | 4 |
| 2695650149 | 2695 6501 49 | Переходник-редуктор | 1 |
| 2657209728 | 2657 2097 28 | Фитинг RNT, 12OFS x 12SAE | 1 |
| 2657167942 | 2657 1679 42 | Фитинг прямой, 12OFS x 12SAE | 1 |
| 2657786790 | 2657 7867 90 | Арктический шланг в сборе | 1 |
| 2658317601 | 2658 3176 01 | Шланг в сборе | 1 |
| 2658258457 | 2658 2584 57 | Шланг в сборе | 1 |
| 2658258481 | 2658 2584 81 | Шланг в сборе | 1 |
| 2658258473 | 2658 2584 73 | Шланг в сборе | 1 |
| 2695013702 | 2695 0137 02 | Болт с внутренним шестигранником | 16 |
| 2695086625 | 2695 0866 25 | Уплотнительное кольцо | 1 |
| 2657213936 | 2657 2139 36 | Фланцевый блок | 4 |
| 2695097929 | 2695 0979 29 | Уплотнительное кольцо | 2 |
| 2658380532 | 2658 3805 32 | Болт 3/4-10 x 1-1/2 | 6 |
| 2658607591 | 2658 6075 91 | Гидромотор M6, шлицевой | 1 |
| 2654416946 | 2654 4169 46 | Комплект стопорных колец | 1 |
| 2652154515 | 2652 1545 15 | Уплотнение вала | 1 |
| 2657630998 | 2657 6309 98 | Комплект уплотнений вращательного мотора | 0 |
| 2658367372 | 2658 3673 72 | Полный комплект уплотнений | 1 |
| 2654580428 | 2654 5804 28 | Комплект уплотнений контроллера | 1 |
| 2657089039 | 2657 0890 39 | Вал уплотнения | 1 |
| 2657167298 | 2657 1672 98 | Клапан управления мотором | 1 |
| 2695920583 | 2695 9205 83 | Болт с шестигранной головкой | 3 |
| 2657319618 | 2657 3196 18 | Фитинг прямой, 06OFS x 06SAE | 1 |
| 2657308686 | 2657 3086 86 | Фитинг L90, 06OFS x 08SAE | 1 |
| 2657786733 | 2657 7867 33 | Арктический шланг в сборе | 1 |
| 2695931648 | 2695 9316 48 | Болт 1/2-13 x 1/2 | 2 |
| 2657546319 | 2657 5463 19 | Проставка конечного привода | 2 |
| 2657546384 | 2657 5463 84 | Регулировочная прокладка конечного привода | 1 |
| 2657546335 | 2657 5463 35 | Стопорная втулка | 1 |
| 2657562829 | 2657 5628 29 | Регулировочная прокладка конечного привода | 4 |
| 2695920484 | 2695 9204 84 | Болт крепёжный | 2 |
| 2695943718 | 2695 9437 18 | Стопорная шестигранная гайка 5/16-18 | 2 |
| 2658366308 | 2658 3663 08 | Болт с шестигранной головкой | 12 |
| 2657412215 | 2657 4122 15 | Шланг в сборе | 1 |
| 2695644209 | 2695 6442 09 | Переходной фитинг O-ring Boss | 2 |
| 2695416731 | 2695 4167 31 | Гайка тройника вертлюга | 1 |
| 2658366294 | 2658 3662 94 | Болт с шестигранной головкой | 8 |
| 2695642484 | 2695 6424 84 | Гидравлический фитинг | 1 |
| 2695934998 | 2695 9349 98 | Плоская шайба 5/16 | 7 |
| 2657412215 | 2657 4122 15 | Шланг в сборе | 1 |
| 2658540615 | 2658 5406 15 | Шланг в сборе | 1 |
| 2657496135 | 2657 4961 35 | Шланг в сборе | 1 |
| 2658314209 | 2658 3142 09 | Пробка | 1 |
| 2695437349 | 2695 4373 49 | Трубная пробка с шестигранной головкой 2" | 1 |
| 2695303368 | 2695 3033 68 | Прямой резьбовой соединитель | 1 |
| 2658507463 | 2658 5074 63 | Обратный клапан 10 PSI | 1 |
| 2695480109 | 2695 4801 09 | Гидрофитинг 90° с O-ring | 2 |
| 2657358145 | 2657 3581 45 | Кабель фиксации шланга | 2 |
Зажим шпинделя 2657762528 (2657 7625 28)
| Номер детали | Альт. номер | Наименование | Кол-во |
|---|---|---|---|
| 2657762528 | 2657 7625 28 | Зажим шпинделя | 1 |
| 2657762536 | 2657 7625 36 | Зажим | 2 |
| 2695055281 | 2695 0552 81 | Болт с внутренним шестигранником | 2 |
| 2695923322 | 2695 9233 22 | Самоконтрящаяся гайка | 2 |
Поставка и техническая поддержка
Узел 2658588670 и комплектующие к нему в наличии на нашем складе и доступны для заказа. Свяжитесь с нами — поможем подобрать совместимые запчасти и предложим оптимальные условия поставки.
